产品概述

      油浸式电力变压器采用变压器油来绝缘和散热。油与油中固体有机绝缘材料在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质，裂解出低分子气体并溶于油中。目前绝缘油中气体监测是发现内部绝缘故障隐患的最有效、最成熟的方法。常规的油色谱分析法存在一系列不足之处：脱气中可能存在较大的人为误差，检测曲线的人工修正法也会加大误差，从取油样到实验室分析，作业程序复杂，检测周期长，不能及时发现潜伏性故障和有效的跟踪故障发展趋势。

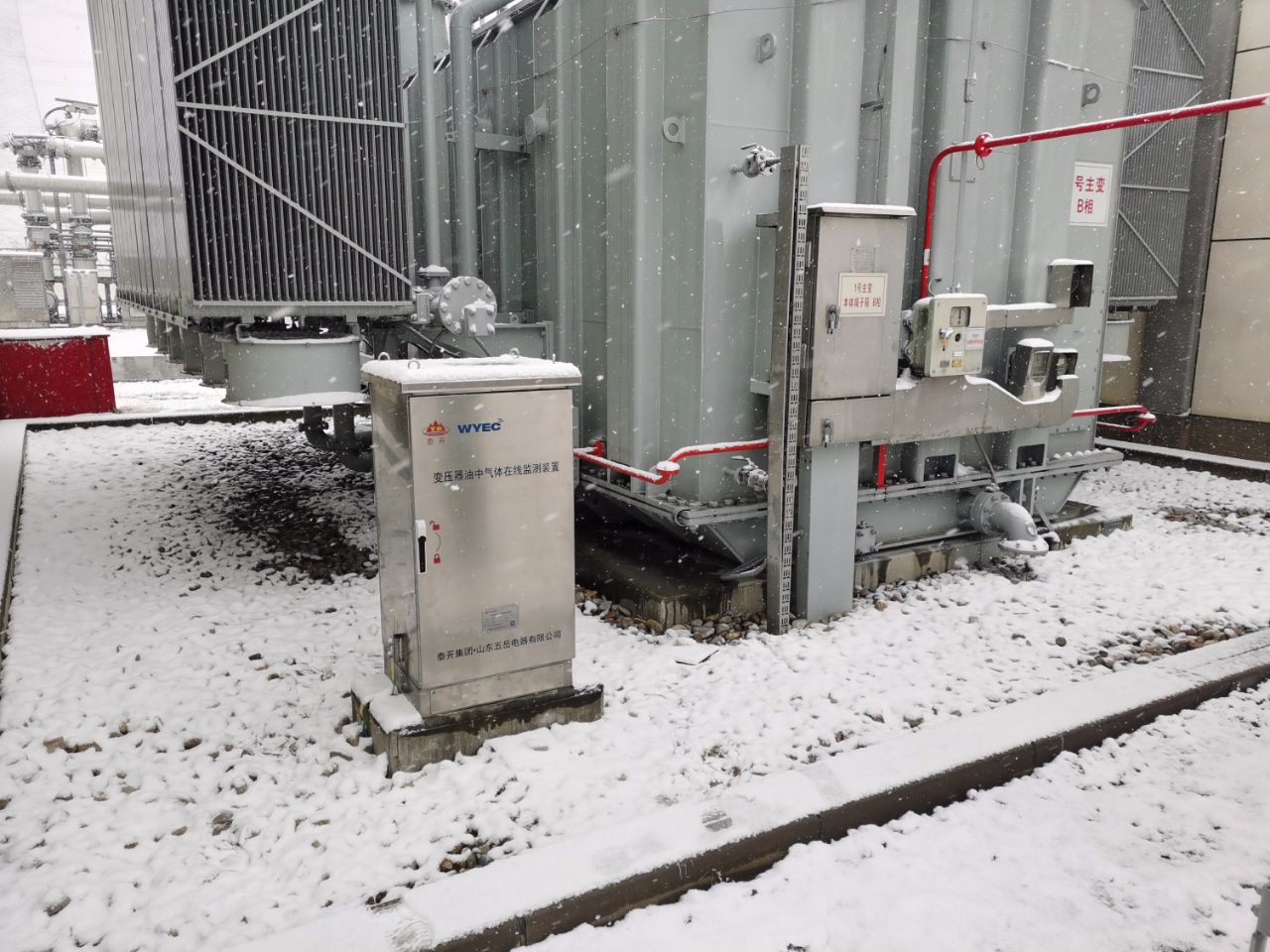

      OGM 系列变压器油中气体在线监测系统以预知性维护策略为基础，根据国家电网公司标准《Q/ GDW 10536-2021 变压器油中溶解气体在线监测装置技术规范》设计。该系列产品可以按照用户设定的周期实时监测出变压器油中溶解的氢气、一氧化碳、二氧化碳、乙烯、乙炔、甲烷、乙烷等组分气体的含量，同时可选配测量氧气、氮气、微水等含量。通过系统分析，能够及早发现变压器内部存在潜伏性故障，判断是否会危及变压器的安全运行，进而为电力设备的安全、可靠运行提供保障。

      OGM 系列变压器油中气体在线监测系统可以计算故障特征气体绝对增量和相对增长速率，以及 DL722-2014 中的绝对产气速率、相对产气速率，采用报表、趋势图、单一组分显示、多组分显示等多种展示方式，具有数据分析和故障诊断功能，提供符合 DL722-2014 要求的三比值法、大卫三角形法或立体图示法辅助诊断分析结果。

      本产品适用于各类电压等级的油浸式变压器，测量数据可与变电站综合自动化系统以及电厂的DCS 系统连接，实现信息共享。

产品特点
◎ 通过“中国电力科学研究院”型式试验，并取得“A 级精度”检验报告。
◎ 产品取得发明专利 1 项，实用新型专利 22 项，软件著作权 4 项。
◎ 通过中国电力科学研究院首批装置性能检测，评价“优秀”。
◎ 强油循环，安全回油，启动检测时，从变压器抽取油样脱气、检测后，将油样安全返回变压器，不消化不污染油样。
◎ 选配免维护气源发Th单元，配置高性能进口高分子膜干燥管，避免由于载气用尽而造成的装置退出运行。
◎ 具有自我诊断、内部故障报警信息等上送后台功能，进油量体积、核心模块温度值、 柱前压力值应定量显示，具备载气剩余压力值上送及低压提醒功能。
◎具有自动加速监测功能，发现监测预警后自动进行二次采样验证，确认后自动缩短为快速采样周期，及时跟踪变压器运行状况。
